Die
Grundidee des SyPro DrainBelt ist denkbar einfach: Ein flacher, 200 mm breiter
Riemen mit Kapillaren wird horizontal im Erdreich oder vertikal an Kellerwänden
verlegt und über einen Connector mit dem SyPro DrainBelt-Rohr verbunden. Durch
die Kapillaren entsteht ein Sog, der das Wasser durch die schmalen Schlitze der
Kapillaren in die größeren runden Öffnungen zieht. Dadurch, dass das Wasser in
die ableitenden Kanäle gezogen wird, und nicht von der Schwerkraft
hereingedrückt wird, setzen keine Boden- bzw. Erdpartikel die Öffnungsschlitze
zu. So kann das DrainBelt-System nicht versotten, verschlammen oder verstopfen
und soll laut Hersteller lebenslang völlig wartungsfrei funktionieren. Denn die
winzigen Partikel, die ihren Weg in das System finden, werden durch die größeren
Öffnungen bequem weggespült.
<center>
</center>
Für die Entwässerung rund ums Haus benötigt SyPro DrainBelt
keinen besonderen Aufbau. Geotextil, Spül- und Kontrollschächte können
eingespart werden. Die Verlegung ist völlig problemlos. Im Arbeitsraum vor dem
Keller werden 5 cm Sand aufgeschüttet und die 1m langen SyPro DrainBelt-Rohre
mit Gefälle verlegt. Die Connectoren dienen dazu, den DrainBelt aufzunehmen und
das Wasser in das Rohrsystem einzuleiten. Dabei ist aber auch das Rohr aktiv an
der Entwässerung beteiligt. Denn es steckt in einem DrainBelt-Schlauch, der
ebenfalls Wasser ansaugt und über die Verbindungsmuffe ins Rohr einleitet. Je
nach Bausituation wird der DrainBelt-Riemen über die Böschung gelegt oder an der
Kellerwand hochgezogen - oder auch wechselweise beides. An der Böschung lässt
sich der Riemen mit einem Erdnagel befestigen. An der Kellerwand wird der SyPro
DrainBelt bis zur Verfüllung nach oben gebunden. Das obere Ende des Riemens wird
mit Klebeband verschlossen, damit keine Erdpartikel in die Kapillaren gelangen.
Mit einem Verbindungsanschluss vom 63er DrainBelt-Rohr auf ein 75er Rohr kann
das Wasser schließlich nach den örtlichen Vorschriften abgeleitet werden.
Der 2 mm dicke und 200 mm breite DrainBelt wird auf 100 m-Rollen
geliefert und lässt sich mit üblichen Messern in die benötigten Stücke
schneiden. Er transportiert das Wasser mit bis zu 4 l/Min. und kann mit
30 kg/cm² belastet werden. DrainBelt kann überall dort eingesetzt werden, wo
eine Drainage vorgeschrieben ist oder Architekt bzw. Bauunternehmer die Drainage
für sinnvoll halten. Das System eignet sich auch für die Entwässerung großer
Freiflächen, wie z.B. Sport-, Golf- oder Parkplätze, sowie die Sanierung nasser
Stützwände und Tunnel.
<div align='right'>Siehe auch:
SyPro Bauelemente GmbH</div>

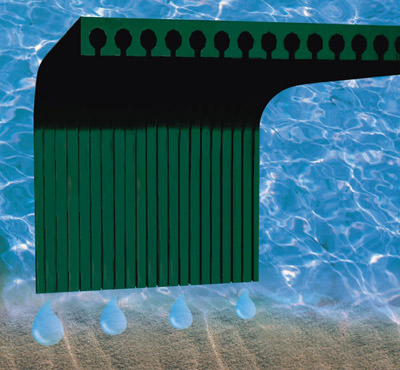

Grundidee des SyPro DrainBelt ist denkbar einfach: Ein flacher, 200 mm breiter
